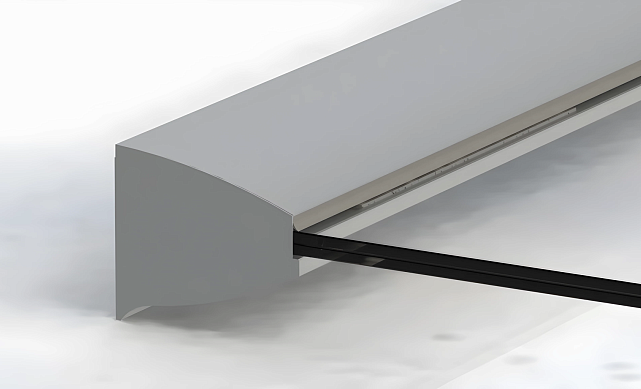

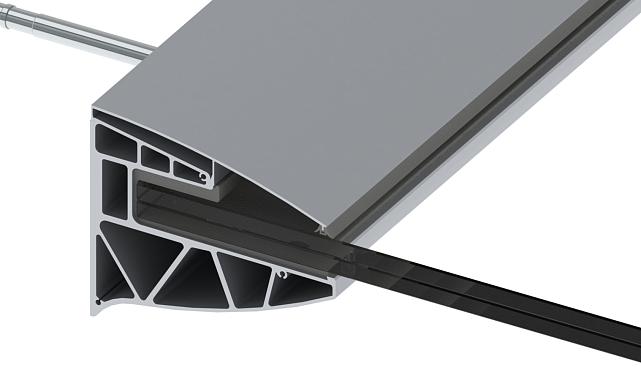

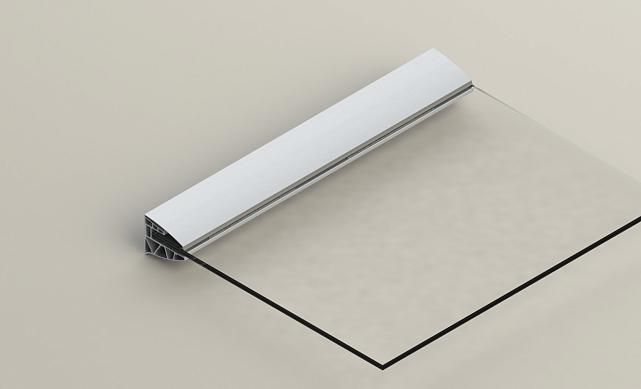

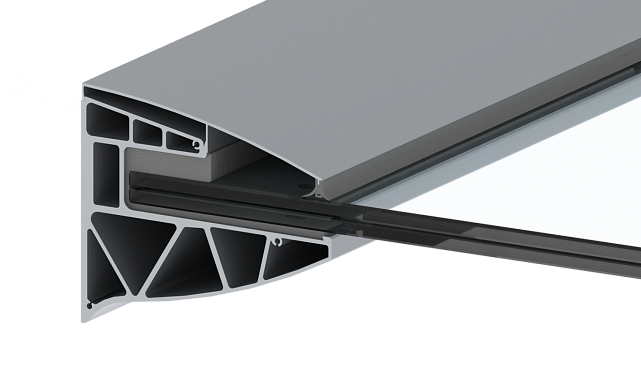

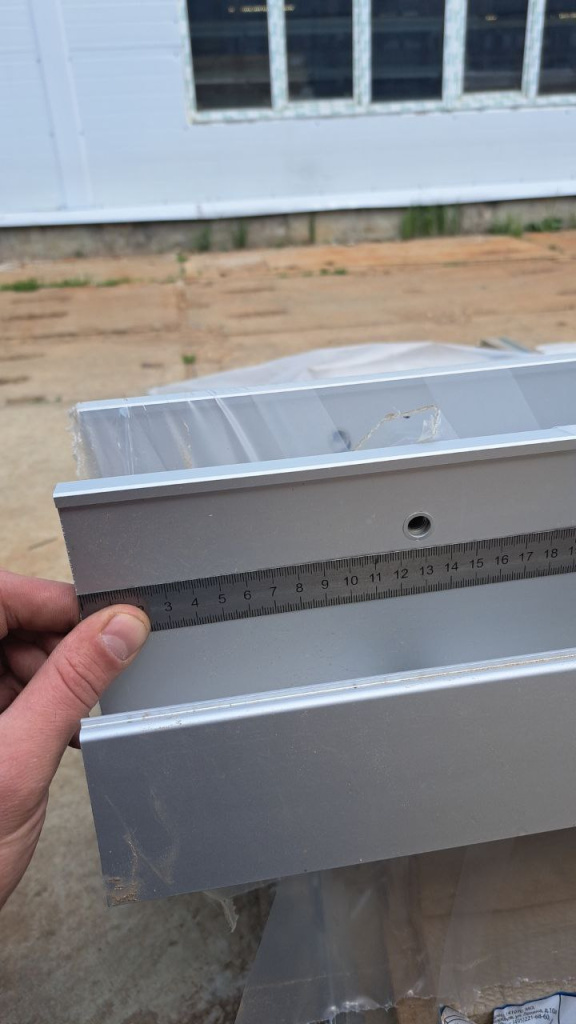

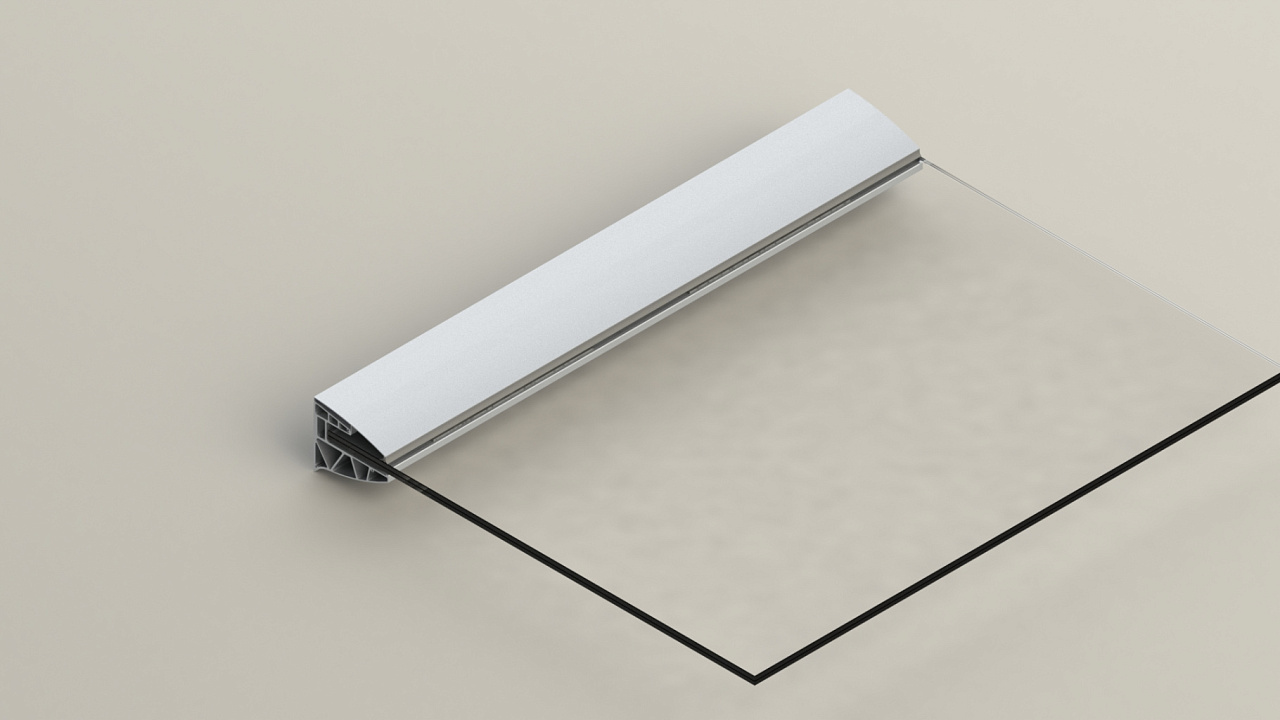

Профиль козырьковый алюминиевый анодированный k300-3

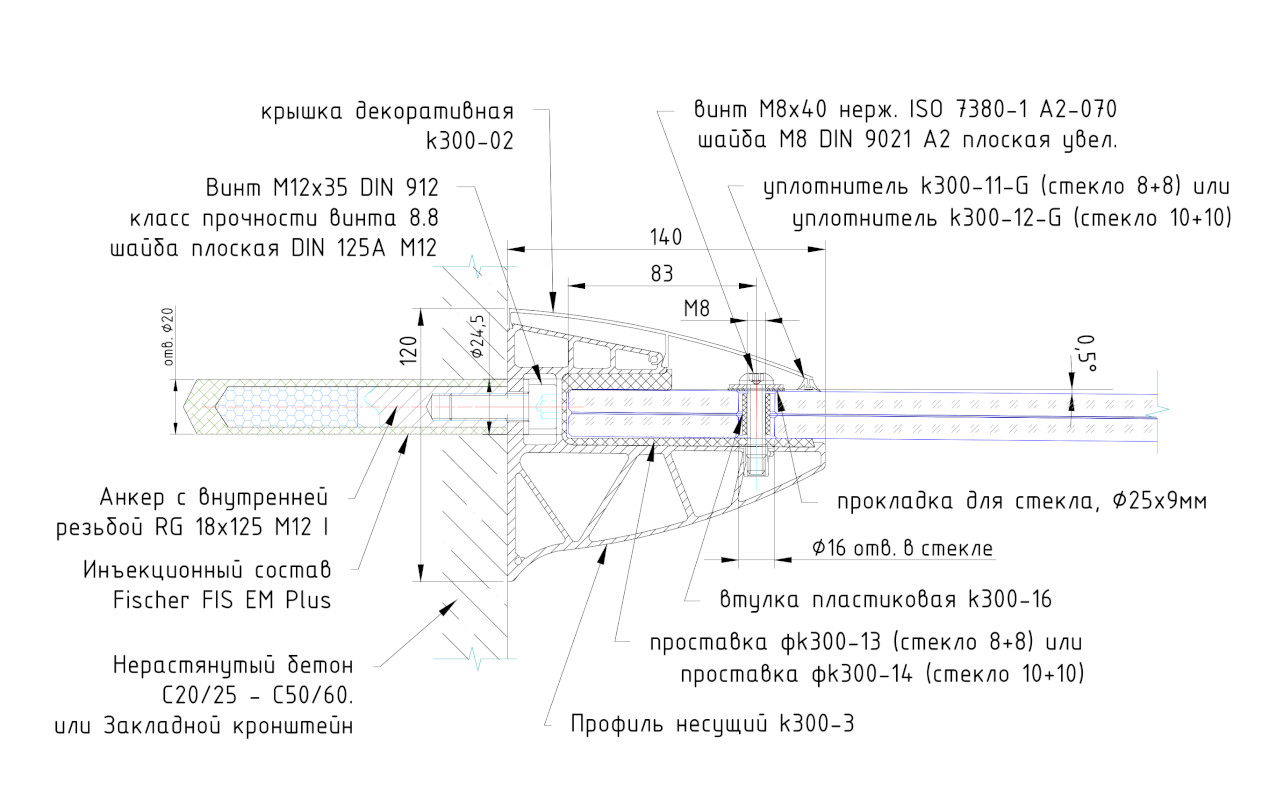

1. Разметить положение точек крепления. Шаг отверстий в профиле k300-3 для крепления к стене 240 мм;
2. Просверлить отверстия диаметром согласно выбранным анкерам (рекомендованы М12х18х125 мм), установить профиль k300-3 и затянуть;
3. Установить проставки для стекла (клины) k300-5 (10+10) или k300-6 (8+8) в торец профиля;
4. Установить стекло в опорные проставки (клины);
5. Вкрутить фиксирующие винты (DIN 7380) Винт М8х40 с предварительно установленными шайбами (DIN 9021) Шайба М8 и втулками k300-16;
6. Установить уплотнительные резинки k300-11-G (8+8) или k300-12-G (10+10) на декоративную крышку k300-02;
7. Установить декоративную крышку k300-02;
8. Установить торцевые заглушки k300-04 и k300-05.
Рекомендации
Крепежи:
(DIN 9021) Шайба М8 из нержавеющей стали – 12 шт.;
(DIN 7380) Винт М8х40 из нержавеющей стали – 12 шт.;
М12х18х125 мм – анкер с внутренней резьбой - 12 шт.
Стекло (закаленный триплекс) c вылетом стекла 1350-1400 (8+8) или 1550-1600 мм (10+10)
1. Разметить положение точек крепления. Шаг отверстий в профиле k300-3 для крепления к стене 240 мм;
2. Просверлить отверстия диаметром согласно выбранным анкерам (рекомендованы М12х18х125 мм), установить профиль k300-3 и затянуть;
3. Установить проставки для стекла (клины) k300-5 (10+10) или k300-6 (8+8) в торец профиля;
4. Установить стекло в опорные проставки (клины);
5. Вкрутить фиксирующие винты (DIN 7380) Винт М8х40 с предварительно установленными шайбами (DIN 9021) Шайба М8 и втулками k300-16;
6. Установить уплотнительные резинки k300-11-G (8+8) или k300-12-G (10+10) на декоративную крышку k300-02;
7. Установить декоративную крышку k300-02;
8. Установить торцевые заглушки k300-04 и k300-05.
Рекомендации
Крепежи:
(DIN 9021) Шайба М8 из нержавеющей стали – 12 шт.;
(DIN 7380) Винт М8х40 из нержавеющей стали – 12 шт.;
М12х18х125 мм – анкер с внутренней резьбой - 12 шт.
Стекло (закаленный триплекс) c вылетом стекла 1350-1400 (8+8) или 1550-1600 мм (10+10)
